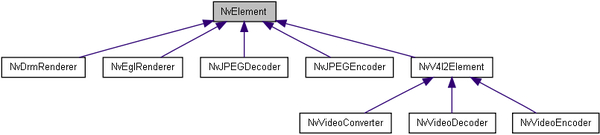

L4T 멀티미디어 API를 통해 일부 HD 오디오-비디오 하위 시스템 구성 요소를 사용할 수 있습니다. 현재 소프트웨어가 지원되지 않는 유일한 구성 요소는 오디오 처리 엔진입니다.



 > 2x 다중 표준 비디오 인코더

  - Xavier는 NVIDIA Multi-Standard Video Encoder를 사용하여 다양한 코딩 표준의 인코딩을위한 하드웨어 가속을 통합합니다.



 > 2x 다중 표준 비디오 디코더

  - Xavier는 NVIDIA Multi-Standard Video Decoder를 사용하여 다양한 코딩 표준을 디코딩하기위한 하드웨어 가속을 통합합니다.



 > JPG 처리블록

   - 특징

• JPEG 코덱 (채널당 8/12 비트)
• JPEG2000 코덱 (채널당 8-16 비트)



 > 오디오 처리엔진 (APE)

  - APE (Audio Processing Engine)는 ULP (Ultra Low Power) 오디오 처리를 가능하게하는 전용 오디오 클로킹이있는 독립형 장치입니다. 전용 프로그래밍 가능 오디오 프로세서 (ARM Cortex A9 with NEON)로 구성됩니다. HDA (High Definition Audio) 컨트롤러는 HDMI 인터페이스에 대한 다중 채널 오디오 경로를 제공합니다.

APE는 CPU 사용량을 가능한 한 낮게 유지하기 위해 하드웨어에 오디오 필터를 구현하는 데 사용할 수있는 처리 장치입니다. 그러나 실제로 오디오 처리를 위해 사용자 응용 프로그램 공간에서 Cortex A9에 액세스 할 수있는 방법이 없습니다. NVIDIA는 향후이 장치에 대한 소프트웨어 지원을 제공 할 계획입니다.



  - 특징

• 96KB 오디오 RAM
• 짧은 대기 시간 음성 처리
• 오디오 허브 (AHUB)
• 4 x I2S 스테레오 / TDM I / O
• DMIC
• DSPK
• 다중 채널 입력 / 출력
• 디지털 오디오 믹서 : 10-in / 5-out

           - 스트림 당 최대 8 개 채널
           - 동시 다중 스트림
           - 유연한 스트림 라우팅

• 다중 대역 동적 범위 압축 (DRC)

           - 최대 3 개의 밴드
           - 조정 가능한 니 포인트가있는 사용자 정의 가능한 DRC 곡선
           - 최대 192kHz, 32 비트 샘플, 8 개 채널

• 파라 메트릭 이퀄라이저 : 최대 12 개 대역
• 저 지연 샘플링 속도 변환 (SRC) 및 고품질 비동기 샘플링 속도 변환 (ASRC)



- 구성품

 - Inter - IC Sound (I2S) 컨트롤러

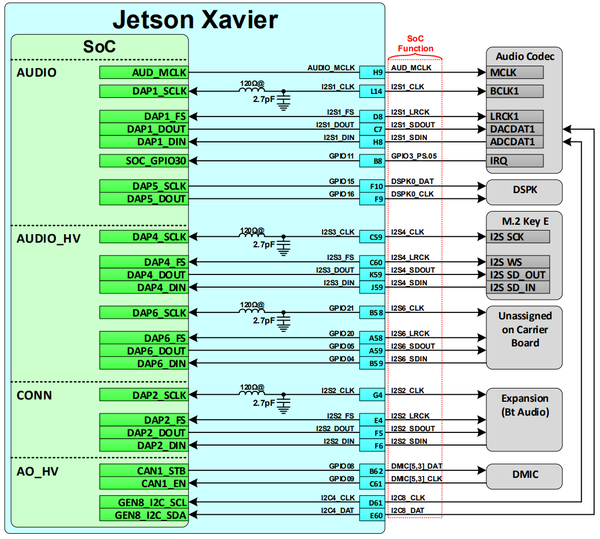

I2S 컨트롤러는 전이중, 양방향 및 단일 방향 지점 간 직렬 인터페이스를 구현합니다. 컴팩트 디스크 플레이어, 디지털 오디오 테이프 장치, 디지털 사운드 프로세서, 모뎀, Bluetooth 칩 등과 같은 I2S 호환 제품과 인터페이스 할 수 있습니다. Xavier 시리즈 모듈은 클럭 속도를 지원하는 I 2 S / PCM 인터페이스와 함께 최대 24.576MHz인 4개의 I2S 오디오 출력을 지원합니다.

 특징

• 마스터 및 슬레이브 모드 모두에서 지원되는 기본 I2S 모드 (I2S, RJM, LJM 및 DSP).
• 마스터 및 슬레이브 모드 모두에서 short (1 비트 클록 폭) 및 long-fsync (2 비트 클록 폭)를 사용하는 PCM 모드.
• Tx 및 Rx 모두에 대해 독립적 인 슬롯 선택이 가능한 네트워크 (전화 통신) 모드
• 다양한 슬롯 및 슬롯 선택에 유연성이있는 TDM 모드.
• 전송을 위해 규정 된 슬롯 외부에서 High-z를 드라이브 아웃하는 기능
• 외부 입력 / 출력 스트림에 대한 흐름 제어

  - 디지털 MIC (DMIC) 컨트롤러

DMIC 컨트롤러는 PDM 기반 입력 장치와 인터페이스하는 데 사용됩니다. DMIC 컨트롤러는 PDM (Pulse Density Modulation) 신호를 PCM (Pulse Code Modulation) 신호로 변환합니다.

 특징

• 샘플 속도 지원 : 8kHz-48kHz
• 입력 PCM 비트 폭 : 16-24 비트
• 오버 샘플링 비율 : 64, 128, 256

  - 디지털 스피커 (DSPK) 컨트롤러

PDM 전송 블록은 다중 비트 PCM 오디오 입력을 오버 샘플링 된 1 비트 PDM 출력으로 변환합니다. 모노 또는 스테레오 오디오는 데이터 / 클럭 쌍 (I2S 인터페이스)을 통해 외부 코덱으로 전송됩니다. 블록은 보간 기 뒤에 델타-시그마 변조기 (DSM)로 구성됩니다.

 특징

• 샘플 속도 지원 : 8 – 48kHz
• 입력 PCM 비트 폭 : 16 – 24 비트
• 오버 샘플링 비율 : 64, 128, 256
• 통과 대역 주파수 응답 : 10Hz – 20kHz 범위에서 <= 0.5dB 피크-피크
• THD + N : <= -80dB @ -10dBFS
• 동적 범위 :> = 105dB

- HDA(High Definication Audio)

APE 외에도 Xavier 시리즈 모듈은 산업 표준 HDA (High Definition Audio) 컨트롤러를 구현합니다. "인텔 고품질 오디오 사양 개정 1.0a"를 준수합니다. 이 컨트롤러는 HDMI 인터페이스에 대한 다중 채널 오디오 경로를 제공합니다. 다중 입력 및 출력 스트림이 지원됩니다.

 특징

• HDMI 1.3a 및 DP1.1 지원
• HDMI / DP와 함께 사용하기 위해 최대 4 개의 오디오 스트림 지원
• 1,2,4 [a] SDO 라인에서 오디오 스트라이핑 지원
• 8 개 채널에 대해 최대 208μs의 최대 지연 시간으로 DVFS 지원
• 4 개의 내부 오디오 코덱 지원
• 오디오 형식 지원 - 비 압축 오디오 (LPCM) : 32 / 44.1 / 48 / 88.2 / 96 / 176.4 / 192 [b] kHz에서 16/20/24 비트

                                - 압축 오디오 형식 : AC3, DTS5.1, MPEG1, MPEG2, MP3, DD +, MPEG2 / 4 AAC, TrueHD, DTS-HD
